잔향실이란?

확산음장을 갖도록 만든 음향측정실이다.

잔향실(Reverberant Chamber)은 무향실(Anechoic Chamber)과는 대조적으로 방 내부의 모든 벽면에서 가능한 소리를 흡수하지 않게하여 실내에서 발생한 소리가 쉽게 소멸하지 않도록 한 방으로서[적정 잔향시간과 확산성을 갖도록 만든 음향측정실이다.]

즉, 실내의 전공간에서 음압분포가 균일하고 공간내 임의의 위치에서 음파의 진행방향이 모든 방향으로 균일하게 전파되어야 하는 조건을 만족시키는 음장을 갖는 실을 말한다. 이를 만족시키기 위해서는 실내의 흡음요소를 최대한으로 적게 하고 실내의 어느 위치에서도 균일한 음압분포가 유지되도록 해야한다.

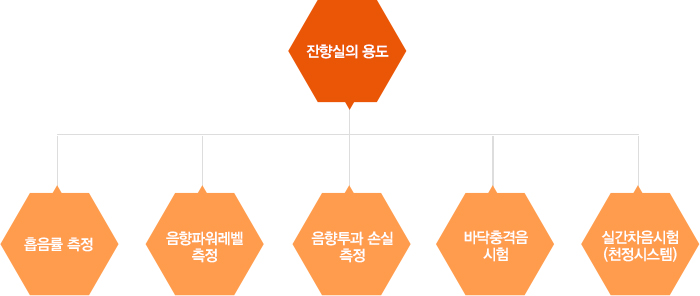

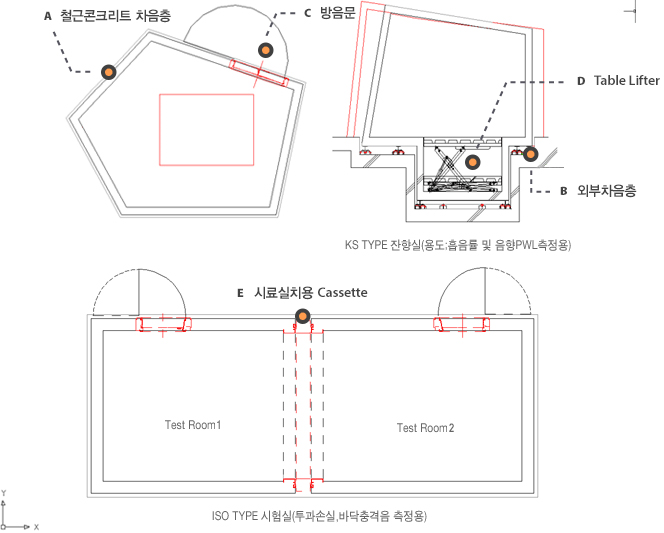

철근콘크리트 차음층	일반적으로 독립구조(Float’g System)위의 단일벽체로 구성되며, 주로 R.Con'c를 많이 사용한다. 내부 표면은 그 평활도에 있어 신중을 기할 필요가 있다.
외부차음층	기존 건물바닥으로부터의 진동절연이 필수 적이며 보통 고유진동수에 따라 그 사양이 결정된다.
방음문	잔향실의 성능의 중요한 요소 중 하나로 높은 차음성능이 유지되는 문이어야 하고 또한 벽체와 같이 콘크리트문 등 차음문으로 구성된다.
Table Lifter	흡음률 시험을 위하여 필요한 장비로써 ISO에서는 그 규정이 없지만 이 설비를 이용하여 재료의 두께로 인한 흡음율 오차를 줄이고, 배후 공기층에 따른 흡음율측정을 위한 설비이다.
시료설치용 Cassette	각 시험실의 개별 측정을 위한 인접실의 영향 차단 및 측정 시료를 원하는 두께 , 설치 방법에 따라 조절 할 수 있도록 구성되며, Air Sealing System 으로 밀폐하는 구조이다.
부대설비	조명설비외 계측기 및 각종 SPK.의 Junction Box, CCTV, 통화설비, 공조설비, 소화설비 등이 있다.
확산판과 음향흡음	내부 음압레벨의 고른 분포나 잔향시간의 조절을 위하여 내부에 확산판 또는 Acoustic Absorb’g Board를 설치하는 것이 필수적이다.

확산음장의 조건

잔향실은 실내의 모든 면에서 음을 반사시켜서 확산음장(Diffused Sound Field)을 형성하는 음향측정실이다.
확산음장은 다음의 두 조건을 만족시키는 음장으로서 정의된다.

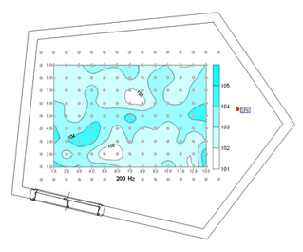

① 실내 전공간에서 균일한 음압분포를 유지할 것.
② 공간내 임의의 위치에서 음의 에너지가 모든 방향으로 균일하게 전파될 것.

그러나, 실제로 위의 두 경우를 만족시켜 100% 확장음장 형태의 잔향실을 만드는 일은 불가능하나, 가능한 한 이에 가깝도록 계획되어져야 한다. 내부 용적은 하한주파수와 비례하여 다음과 같은 공식의 적용을 받는다.

f=2000/(V1/3)Hz

측정하한주파수에 따른 최소실용적(ISO3741)

측정하한주파수(Hz)	최소용적(m3)
100	200
125	150
160	200
200이상	70

잔향실에서 요구되는 최대등가흡음력 및 음압레벨편차

중심주파수(Hz)	100	125	160	200	250	315	400	500	630
등가흡음력(m2)	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5

중심주파수(Hz)	800	1000	1250	1600	2000	2500	3150	4000	5000
등가흡음력(m2)	6.5	7.0	7.5	8.0	9.5	10.5	12.0	13.0	14.0

측정하한주파수(Hz)	표준편차허용범위(dB)
100	200
125	150
160	200
200이상	70

ISO TYPE 실험실의 경우 요구되는 최소잔항시간

잔향실의 형태

KS TYPE 잔향실 (Pentagonal Type) , ISO TYPE 잔향실 (50m3 이상, Rectangular Type)

•

•

•

•
